Friction aligning Idler

Friction Aligning Idlers د بیلټ د چلولو تنظیمولو لپاره کارول کیږي او بیلټ د زیان او اړخ سلیپ مخه نیسي. کوم چې د idler curvature او friction په اصولو ولاړ دی (د پیټینټ شمیره: ZL201420424753.0)

همدا اوس اړیکه ونیسئ PDF DOWNLOAD

جزیات

ټګونه

idler and roller تفصیل توضیحات

Friction Aligning Idlers has a strong ability to protect the conveyor belt from damage and off-line operation. When the conveyor belt runs offline, the side to which the conveyor belt runs will increase the friction on that side. Under the action of friction, the side with greater friction will swing in the direction of the conveyor belt movement. The automatic swing function brings the conveyor belt back to the center line.

small idler rollers د محصول مشخصات

د محصول توضیحات	تفصیل	د امر خدمتونه
د محصول نوم: Friction aligning Idler	د چوکاټ مواد: زاویه فولاد، چینل فولاد، د فولادو پایپ	لږترلږه امر: 1 ټوټه
د اصلي نوم: Hebei ولايت، چين	د موادو معیاري: Q235B، Q235A	قیمت: د خبرو اترو وړ
د برانډ نوم: AOHUA	د دیوال ضخامت: 6-12mm یا د امرونو مطابق	بسته بندي: د فومیګیشن څخه پاک پلائیوډ بکس ، د اوسپنې چوکاټ ، تخته
معیاري: CEMA 、 ISO 、 DIN 、 JIS 、 DTII	ویلډینګ: مخلوط ګاز آرک ویلډینګ	د سپارلو وخت: 10-15 ورځې
د کمربند عرض: 400-2400mm	د ویلډینګ طریقه: ویلډینګ روبوټ	د تادیې موده: TT، LC
د ژوند وخت: 30000 ساعته	رنګ: تور، سور، شنه، نیلي، یا د امر سره سم	د بار وړلو بندر: تیانجین ژینګ ، شانګهای ، کینګداو
د رولر د دیوال ضخامت سلسله: 2.5 ~ 6mm	د پوښ کولو پروسه: د الکتروسټیک پوډر سپری کول، نقاشی، ګرم ډیپ-ګالوانیز کول
د رولر قطر قطر: 48-219mm	غوښتنلیک: د ډبرو سکرو کان، د سمنټو فابریکه، کرشنگ، د بریښنا فابریکه، د فولادو کارخانه، فلزات، کان کیندنه، چاپ کول، د ریسایکل صنعت او نور د رسولو تجهیزات
د محور قطر رینج: 17-60mm	د خدمت دمخه او وروسته: آنلاین ملاتړ 、 ویډیو تخنیکي ملاتړ
بیرینګ برانډ: HRB، ZWZ، LYC، SKF، FAG، NSK

steel idler rollers محصول پیرامیټونه

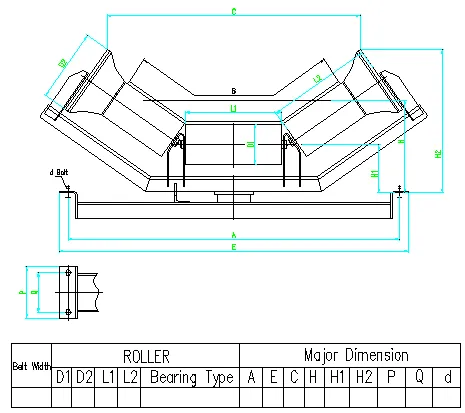

پیرامیټرونه د بار وړلو لپاره د فریکشن الین کولو ایډیلر
د کمربند عرض (mm)	رولر (mm)			فریکشن رولر (mm)		لوی ابعاد (mm)
د کمربند عرض (mm)	D1	L1	Bearing Type	D2	L2	A	E	H	H1	H2	P	Q	d
500	89	200	6204	170	230	740	800	220	135.5	350	170	130	M12
650	89	250	6204	170	280	890	950	235	135.5	379	170	130	M12
650	108	250	6205	210	294	890	950	265	145	414	170	130	M12
800	89	315	6204	170	323	1090	1150	245	135.5	403	170	130	M12
	108		6205	210	342			270	146	442
	133		6305	240	348			305	159.5	471
1000	108	380	6205	210	405	1290	1350	300	159	493	220	170	M16
	133		6305	240	412			325	173.5	524
	159		6306	270	429			370	190.5	564
1200	108	465	6205	210	465	1540	1600	355	176	544	260	200	M16
	133		6305	240	473			360	190.5	575
	159		6306	270	494			390	207.5	618
1400	108	530	6205	210	533	1740	1810	350	184	591	280	220	M16
	133		6305	240	540			380	198.5	622
	159		6306	270	553			410	215.5	660

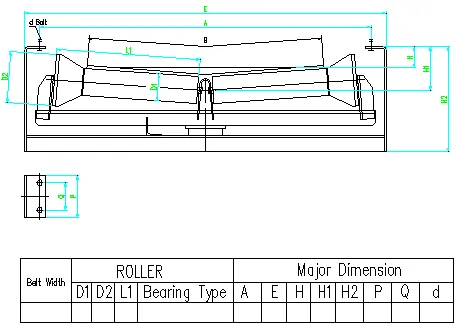

د بیرته راستنیدو لپاره پیرامیټرونه د اضطراب تنظیم کولو ایډیلر
د کمربند عرض (mm)	رگڑ رولر (mm)				لوی ابعاد (mm)
د کمربند عرض (mm)	D1	L1	D2	Bearing Type	A	E	H	H1	P	Q	d
500	89	323	170	6204	740	840	100	334	140	90	M12
650	89	398	170	6204	890	990	93.5	313.5	140	90	M12
650	108	398	210	6205	890	990	109.5	357.5	140	90	M12
800	89	473	170	6204	1090	1190	144.5	367.5	140	90	M12
	108		210	6205			154	396
	133		240	6305			166.5	427.5
1000	108	590	210	6205	1290	1390	164	411	160	90	M16
	133	590	240	6305			176.5	443.5
	159	599	270	6306			189.5	475.5
1200	108	690	210	6205	1540	1640	174	441	160	90	M16
	133	690	240	6305			186.5	473.5
	159	699	270	6306			199.5	505.5
1400	108	790	210	6205	1740	1840	184	451	180	120	M16
	133	790	240	6305			196.5	483.5
	159	799	270	6306			209.5	515.5
