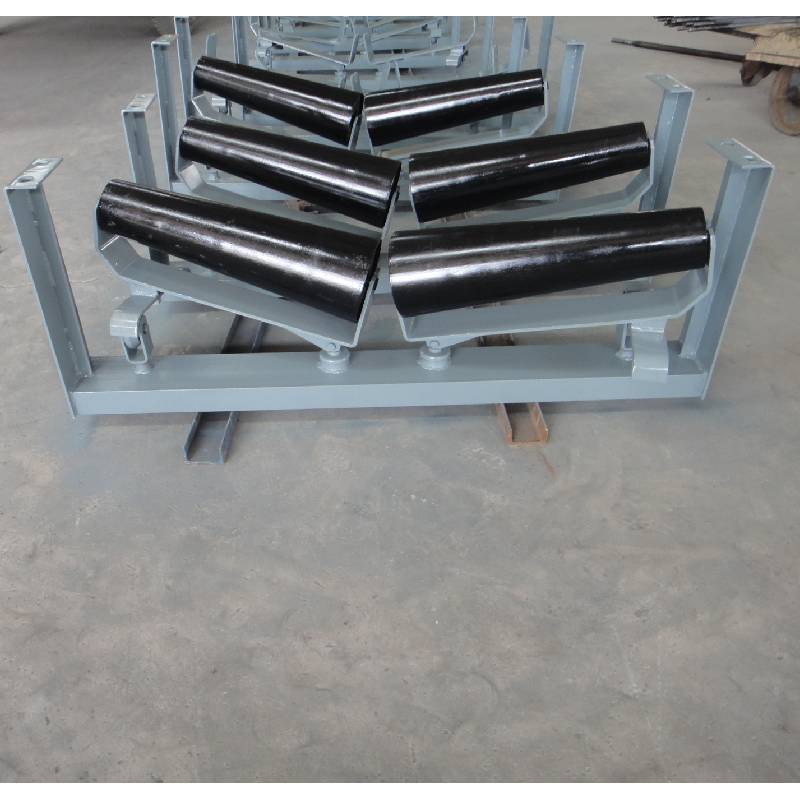

Taper aligning Idler

کله چې د کانویر بیلټ د عملیاتو په جریان کې په دواړو خواو کې بند شي ، نو د لیږدونکي بیلټ د ټیپر سیلف الائنینګ ایډیلرونو په کارولو سره سم حالت ته راستنیدو لپاره تنظیم کیدی شي

همدا اوس اړیکه ونیسئ PDF DOWNLOAD

جزیات

ټګونه

idler roller تفصیل توضیحات

د ټیپر سیلف الائنینګ ایډیلرونو دواړو خواو ته رولرونه د ټیټ شکل لرونکي دي ، او د ټیپر شکل رولرونه په فعالیت کې د بیلټ سره د تماس پرمهال څرخیږي. د ټیپر رولر محوری گردش سرعت یو شان نه دی، مګر د چلولو بیلټ سرعت یو شان دی. کوم چې به د رولرونو او بیلټ تر مینځ ورته ټکر لامل شي.

کله چې بیلټ آفیسټ تیریږي ، د بیلټ د غاړې د رولر سره د تماس ساحه به وده وکړي او د دوی ترمینځ رګونه هم زیات شي. پدې توګه ، د آفسیټ اړخ idler به په ګړندۍ توګه لرې لور ته وګرځي ، کوم چې به د تماس د بدلون لامل شي. د idler او بیلټ تر مینځ زاویه، د بیلټ هدف ته د رسیدو لپاره چې بل لوري ته حرکت کوي.

idler roller assembly د محصول مشخصات

د محصول توضیحات	تفصیل	د امر خدمتونه
د محصول نوم: Taper Aligning Idler	د چوکاټ مواد: زاویه فولاد، چینل فولاد، د فولادو پایپ	لږترلږه امر: 1 ټوټه
د اصلي نوم: Hebei ولايت، چين	د موادو معیاري: Q235B، Q235A	قیمت: د خبرو اترو وړ
د برانډ نوم: AOHUA	د دیوال ضخامت: 6-12mm یا د امرونو مطابق	بسته بندي: د فومیګیشن څخه پاک پلائیوډ بکس ، د اوسپنې چوکاټ ، تخته
معیاري: CEMA 、 ISO 、 DIN 、 JIS 、 DTII	ویلډینګ: مخلوط ګاز آرک ویلډینګ	د سپارلو وخت: 10-15 ورځې
د کمربند عرض: 400-2400mm	د ویلډینګ طریقه: ویلډینګ روبوټ	د تادیې موده: TT، LC
د ژوند وخت: 30000 ساعته	رنګ: تور، سور، شنه، نیلي، یا د امر سره سم	د بار وړلو بندر: تیانجین ژینګ ، شانګهای ، کینګداو
د رولر د دیوال ضخامت سلسله: 2.5 ~ 6mm	د پوښ کولو پروسه: د الیکټروسټاټیک پوډر سپری کول، نقاشی، ګرم ډیپ-ګالوانیز کول
د رولر قطر قطر: 48-219mm	غوښتنلیک: د ډبرو سکرو کان، د سمنټو فابریکه، کرشنگ، د بریښنا فابریکه، د فولادو کارخانه، فلزات، کان کیندنه، چاپ کول، د ریسایکل صنعت او نور د رسولو تجهیزات
د محور قطر رینج: 17-60mm	د خدمت دمخه او وروسته: آنلاین ملاتړ 、 ویډیو تخنیکي ملاتړ
بیرینګ برانډ: HRB، ZWZ، LYC، SKF، FAG، NSK

idler roller types محصول پیرامیټونه

د ټیپر الین کولو ایډیلر د وړلو لپاره پیرامیټونه
د کمربند عرض (mm)	رولر (mm)			ټپر رولر (mm)			لوی ابعاد (mm)
	D1	L1	د بیرنگ ډول	D1	D2	L2	A	E	C	H	H1	H2	P	Q	d
800	108	250	6205	89	133	340	1090	1150	872	270	146	395	170	130	M12
	133		6305	108	159					296	159.5	422
1000	133	315	6305	108	159	415	1290	1350	1025	325	173.5	478	220	170	M16
	159		6306							355	190.5	508
1200	133	380	6305	108	176	500	1540	1600	1240	360	190.5	548	260	200	M16
	159		6306	133	194					390	207.5	578
1400	133	465	6305	108	176	550	1740	1810	1430	380	198.5	584	280	220	M16
	159		6306	133	194					410	215.5	615

د ټیپر الین کولو ایډیلر بیرته راستنیدو لپاره پیرامیټونه
د کمربند عرض (mm)	ټپر رولر (mm)				لوی ابعاد (mm)
د کمربند عرض (mm)	D1	D2	L1	د بیرنگ ډول	A	E	H1	H2	P	Q	d
800	108	159	445	6305	1090	1150	217	472	145	90	M12
1000	108	176	560	6305	1290	1350	254	521	150	90	M16
1200	108	194	680	6306	1540	1600	272	557	150	90	M16
1400	108	194	780	6306	1740	1800	291	578	180	120	M16
