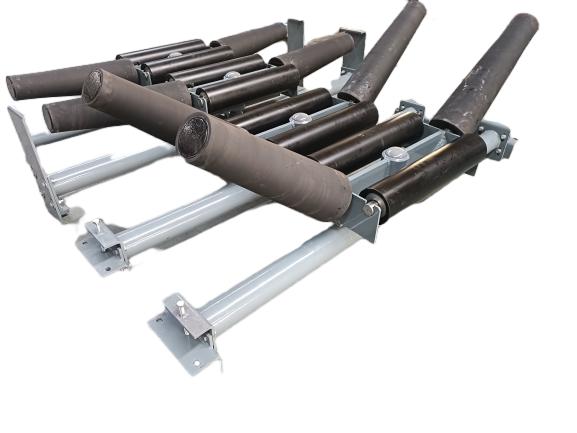

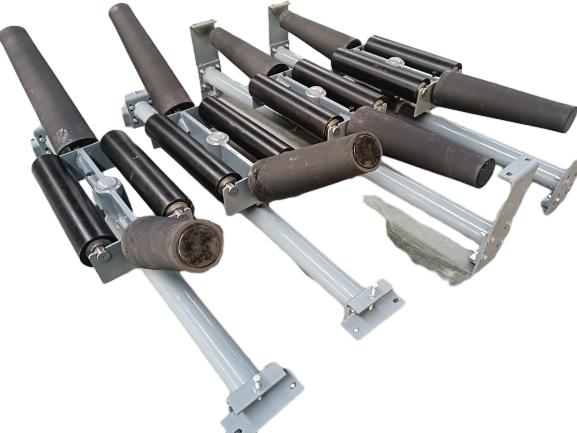

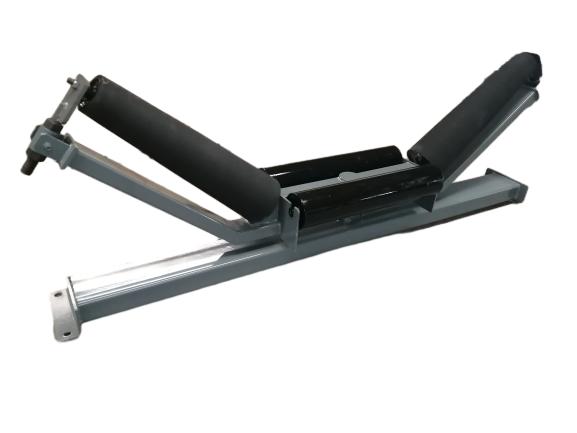

دوه ګونی مرکز - رولر نوی ډول الائنینګ ایډیلر

د ډبل سنټر - رولر نوي ډول الائنینګ ایډلر جوړښت نږدې دی، څلور رولرونه د تړل شوي ریپنګ زاویه جوړوي، او دوه اړخیز رولرونه مخروطي رولونه دي چې د ګرمو ولکانیز شوي کاسټینګ ربړ یا پولی یوریتان لیګینګ پواسطه پوښل شوي چې ډیر د اغوستلو مقاومت لري او د فشار سره حساس. د غاړې رولرونو لوړوالی یو څه تنظیم کیدی شي ، نو دوی کولی شي د فشار په نقطه کې د ځواک سره سم تنظیم کولو لپاره د گردش ځواک بدل کړي. (د پیټینټ شمیره: 201620786360.3 20202060821.X)

همدا اوس اړیکه ونیسئ PDF DOWNLOAD

جزیات

ټګونه

feeder idler تفصیل توضیحات

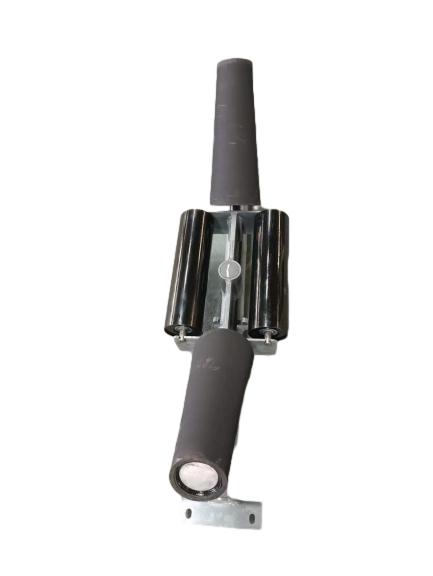

د Double-center-Roller New Type Aligning Idler څرخیدونکی محور د ښکته کراس ممبر سره ویلډ شوی، د څرخیدونکی مجلس د ټیټ بیم څخه پورته نصب شوی، او د سوینګ مرکز رولر کراس غړی د څرخیدونکي مجلس شاوخوا ډیزاین شوی. د مرکز په توګه د څرخيدونکي محور سره، دوه مرکز رولرونه په ترتیب سره د چلونکي کمربند په مخ او شا کې نصب شوي، کوم چې د څرخيدونکي محور په مرکز کې متوازن ملاتړ جوړوي.

د دوه اړخیزو رولرونو بیرینګ او شافټ قطر لوی شوی ، او منظم اړخ رولر کراس غړی د اړخ رولر شافټ لخوا بدل شوی. اړخ رولرونه د لرې کولو وړ دي او د دوه مرکزي رولرونو ترمینځ نصب شوي ، کوم چې د کاسټ ربړ سره د مخروطي رولر په توګه ډیزاین شوي ، کوم چې کولی شي لوی ریورس ډمپینګ اغیزه رامینځته کړي کله چې بیلټ چلیږي ، نو بیلټ په اسانۍ سره پرمخ ځي.

picking idler د محصول مشخصات

د محصول توضیحات	تفصیل	د امر خدمتونه
د محصول نوم: دوه ګونی مرکز - رولر سینګ ایډیلر	د چوکاټ مواد: زاویه فولاد، چینل فولاد، د فولادو پایپ	لږترلږه امر: 1 ټوټه
د اصلي نوم: Hebei ولايت، چين	د موادو معیاري: Q235B، Q235A	قیمت: د خبرو اترو وړ
د برانډ نوم: AOHUA	د دیوال ضخامت: 6-12mm یا د امرونو مطابق	بسته بندي: د فومیګیشن څخه پاک پلائیوډ بکس ، د اوسپنې چوکاټ ، تخته
معیاري: CENA 、 ISO 、 DIN 、 JIS 、 DTII	ویلډینګ: مخلوط ګاز آرک ویلډینګ	د سپارلو وخت: 10-15 ورځې
د کمربند عرض: 400-2400mm	د ویلډینګ طریقه: ویلډینګ روبوټ	د تادیې موده: TT، LC
د ژوند وخت: 30000 ساعته	رنګ: تور، سور، شنه، نیلي، یا د امر سره سم	د بار وړلو بندر: تیانجین ژینګ ، شانګهای ، کینګداو
د رولر دیوال ضخامت حد: 2.5~ 6mm	د پوښ کولو پروسه: د الکتروسټیک پوډر سپری کول، نقاشی، ګرم ډیپ-ګالوانیز کول
د رولر قطر قطر: 48-219mm	غوښتنلیک: د ډبرو سکرو کان، د سمنټو فابریکه، کرشنگ، د بریښنا فابریکه، د فولادو کارخانه، فلزات، کان کیندنه، چاپ کول، د ریسایکل صنعت او نور د رسولو تجهیزات
د محور د قطر سلسله: 17-60mm	د خدمت دمخه او وروسته: آنلاین ملاتړ 、 ویډیو تخنیکي ملاتړ
بیرینګ برانډ: HRB، ZWZ، LYC، SKF، FAG، NSK

polyurethane idler rollers محصول پیرامیټونه

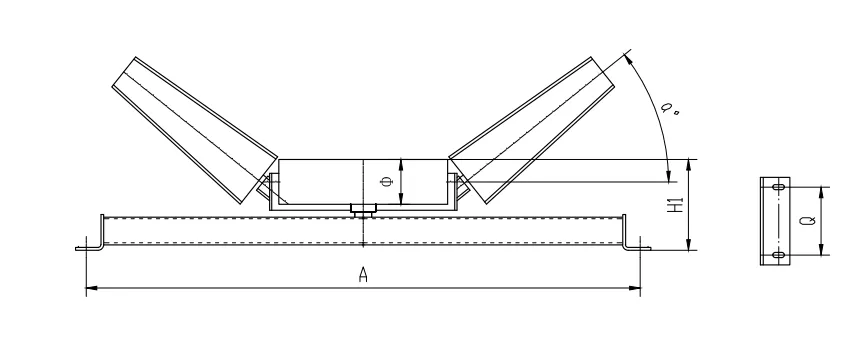

ډیاګراماتیک نقاشۍ او د لیږد لپاره پیرامیټونه دوه ګونی مرکز - رولر نوی ډول الائنینګ ایډیلر:

rubber disc return idlers

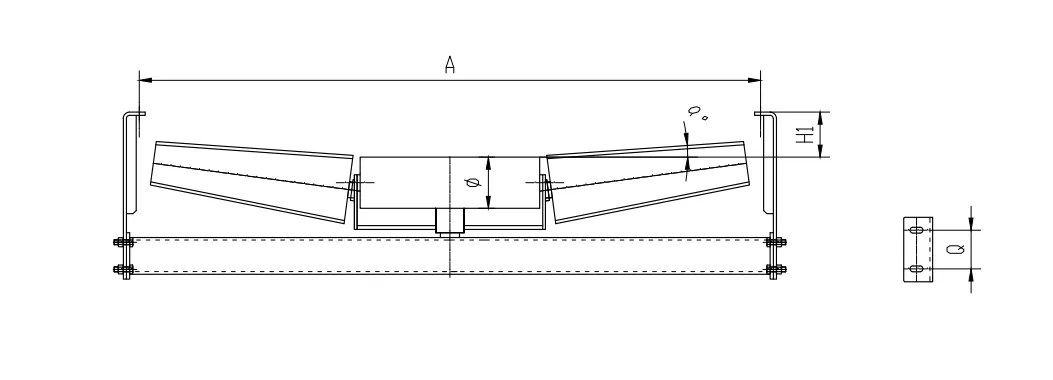

د راستنیدو لپاره ډیاګراماتیک نقاشۍ او پیرامیټونه دوه ګونی مرکز - رولر نوی ډول الائنینګ ایډیلر:

feeder idler

د نصب کولو ابعاد اندازه کول
د کمربند عرض (mm)	D	د بیرنگ ډول	A	H1	Q	a°	د نصب سوراخ قطر	پورته یا ښکته تنظیم کول


تاسو کولی شئ د محصول ډراینګ شمیره یا د پورتنۍ اندازې پیرامیټرې چمتو کړئ ، غوره لاره د محصول ډراینګ چمتو کول دي.
